Micro station d’épuration Tricel Novo entre La Loire, l’Isère, Le Gard et la Durance

Principe

Le système Tricel Novo est un système dit de culture fixée immergée adapté pour les utilisations domestiques et pour les petites entités commerciales.

Le système de traitement est du type culture fixée, c’est-à-dire que les bactéries aérobies qui dégradent la matière organique, ne sont pas en suspension dans les effluents (comme pour la filière dite de boues activées), mais cultivées dans un support oxygéné.

Le traitement des eaux usées Tricel comporte 3 zones de traitement généralement situées un même réservoir (jusqu’à la Tricel FR30).

Dans chaque zone, une étape du traitement se produit. Les eaux usées du logement, toilettes, éviers, douches etc., rentrent dans le système et le processus d’épuration commence.

Obtenir un devis gratuit

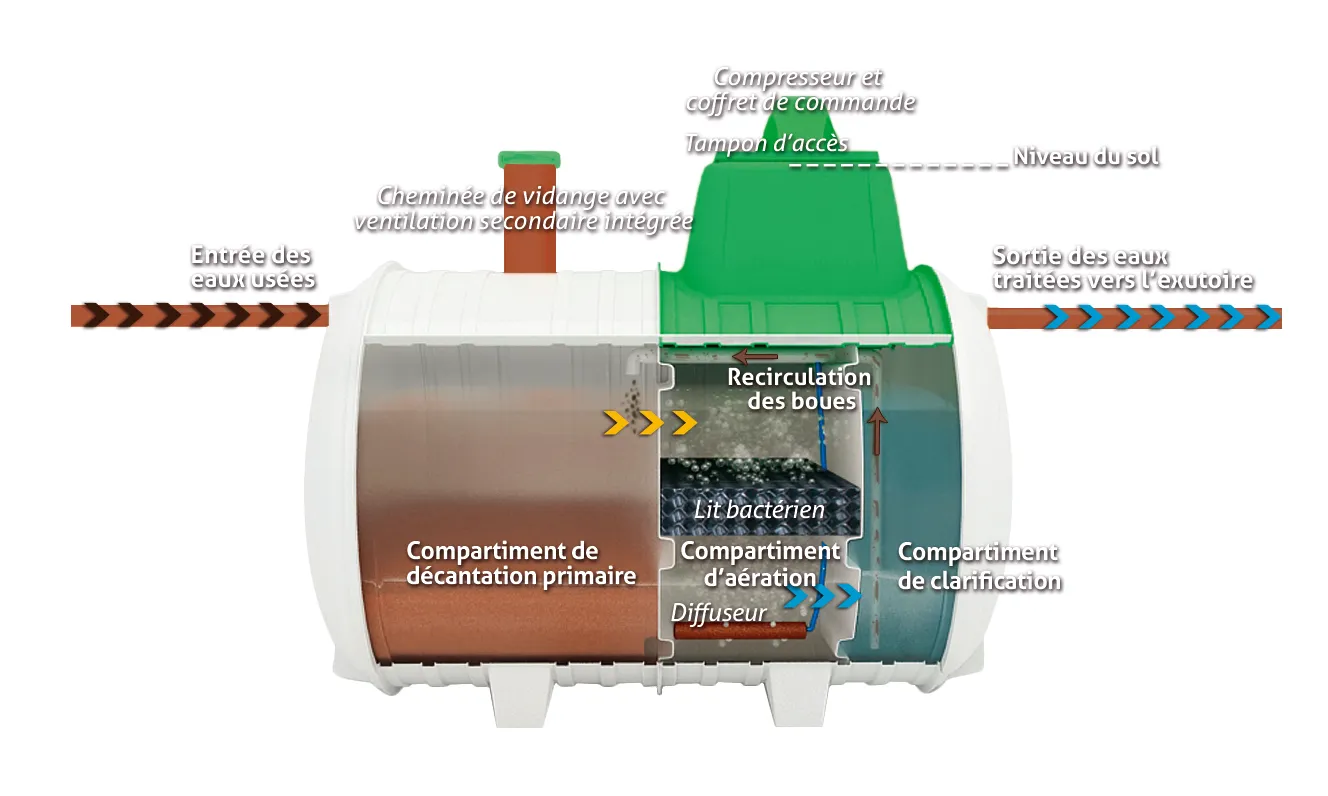

Fonctionnement

Phase 1 : La décantation primaire

La première phase s’effectue dans le bac de décantation primaire de votre micro station d’épuration Tricel Novo où les eaux usées sont introduites.

Par décantation gravitaire, les solides les plus lourds se déposent au fond et les matières plus légères flottent à la surface.

Les solides accumulés au fond de la fosse s’appellent les « boues », et les solides plus légers, graisses et matières organiques qui s’agglutinent en surface forment des couches flottantes appelées « écume ».

La décomposition anaérobie se déroulant dans ce bac permet la dégradation des matières organiques et inorganiques par l’action des micro-organismes anaérobies.

Environ 70% des matières solides sont ainsi éliminées dans le bac de décantation primaire.
Un système déroutant conserve les boues et l’écume dans la zone de décantation primaire et permet aux eaux clarifiées situées dans le centre du bac de se diriger dans le bac d’aération afin de subir la seconde phase du traitement.

Phase 2 : L'aération

L’étape 2 s’effectue dans le bac d’aération équipé de filtres spécialement conçus ou une multitude de bactéries est naturellement présente.
Alors que le liquide s’écoule à travers les filtres, les bactéries se nourrissent des impuretés, les dégradent en les absorbant, et par conséquent les éliminent du liquide.

Ces bactéries aérobies sont continuellement alimentées en oxygène à partir d’un compresseur d’air situé à l’extérieur de la cuve*.

L’oxygène est diffusé dans le système d’aération par micro bullage qui permet de se disperser partout dans la zone d’aération.

Le passage continue des eaux usées dans la zone d’aération signifie que les eaux usées sont passé à travers les filtres à plusieurs reprises, assurant ainsi l’efficacité du traitement.
Le liquide purifié passe ensuite de la cellule d’aération à la cellule de décantation finale.

* Une version de la micro-station Tricel est disponible avec compresseur déporté.

Phase 3 : La décantation finale

Avec les effluents qui passent de la zone d’aération à la zone de décantation finale, de petites quantités de bactéries appelées boues secondaires sont transportées avec le fluide.

Avant d’atteindre la sortie du système, ces boues doivent se séparer du liquide.
Avec la vitesse du liquide de nouveau ralentie, les boues se déposent au fond de la cellule de décantation finale.
Une phase de recirculation des boues secondaires se déclanche 15mn toutes les deux heures vers le premier compartiment.
Cette re-circulation des boues secondaire est provoqué par un air-lift, c’est à dire l’envoi d’air à la base d’un tube plongé, ce qui provoque la mise en mouvement du liquide: c’est une pompe sans en être une, et ne présente aucun risque de panne, ne demande aucun entretien
Le liquide traité restant répond désormais à la norme requise et peut être évacué du réservoir Tricel ® .

Le système Tricel ® a subi des tests rigoureux pendant 38 semaines, tests effectués par le Laboratoire de certification PIA GmbH-Testing Institute for Wastewater Technology à Aachen, en Allemagne (www.pia-gmbh.com) qui ont mis en évidence les rendements épuratoires suivants :

95.7% de rendement épuratoire pour la DBO5

95.4% pour l’élimination des matières solides en suspension (MES)

Gamme de 1 à 20 EH

Une cuve blanche et verte avec des inscriptions techniques.

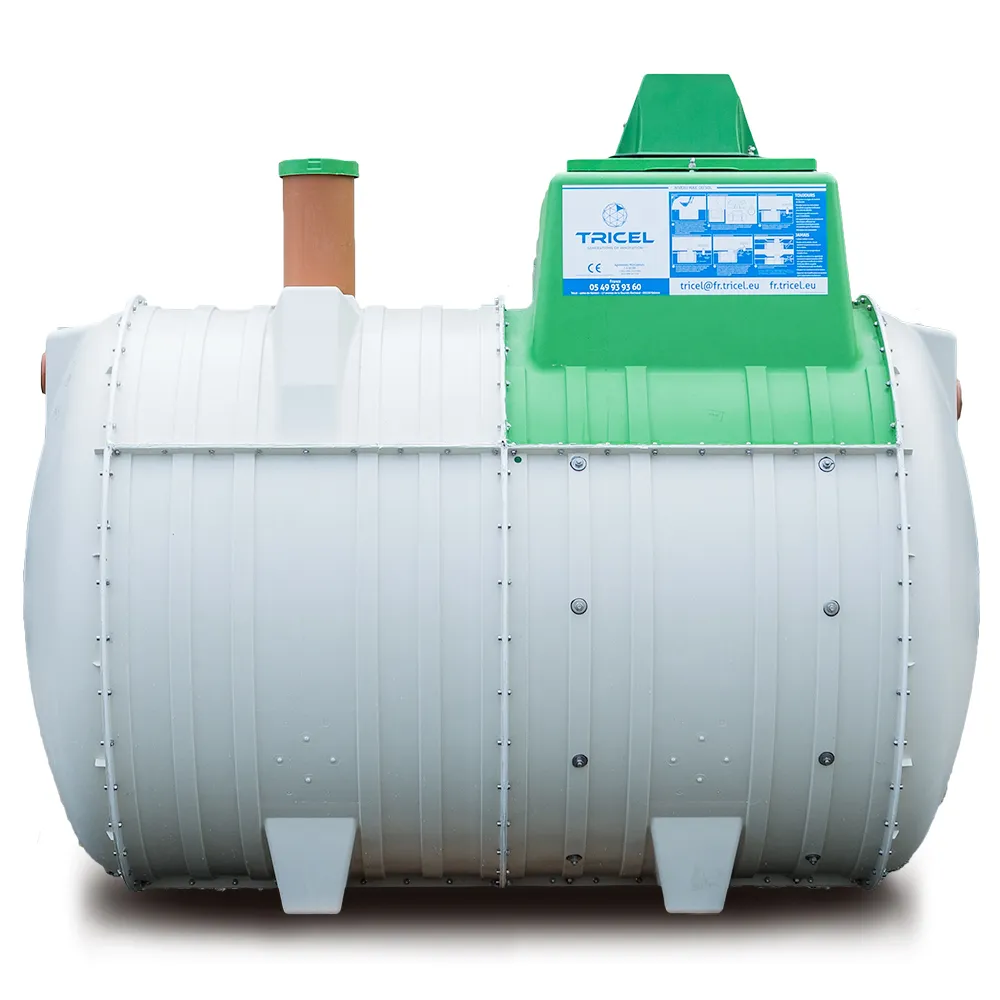

FR6 – 3/4000

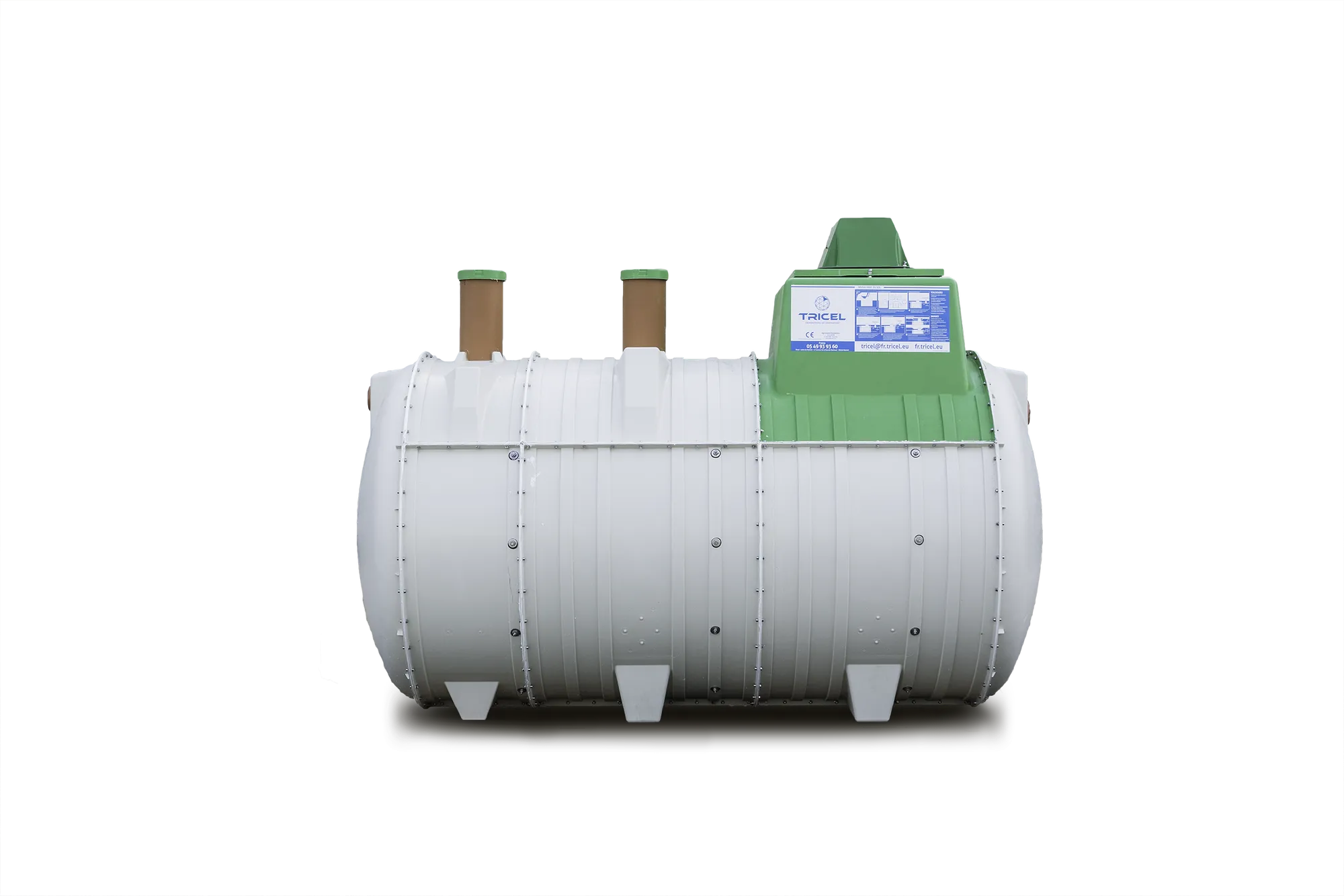

FR9 – 5/6000

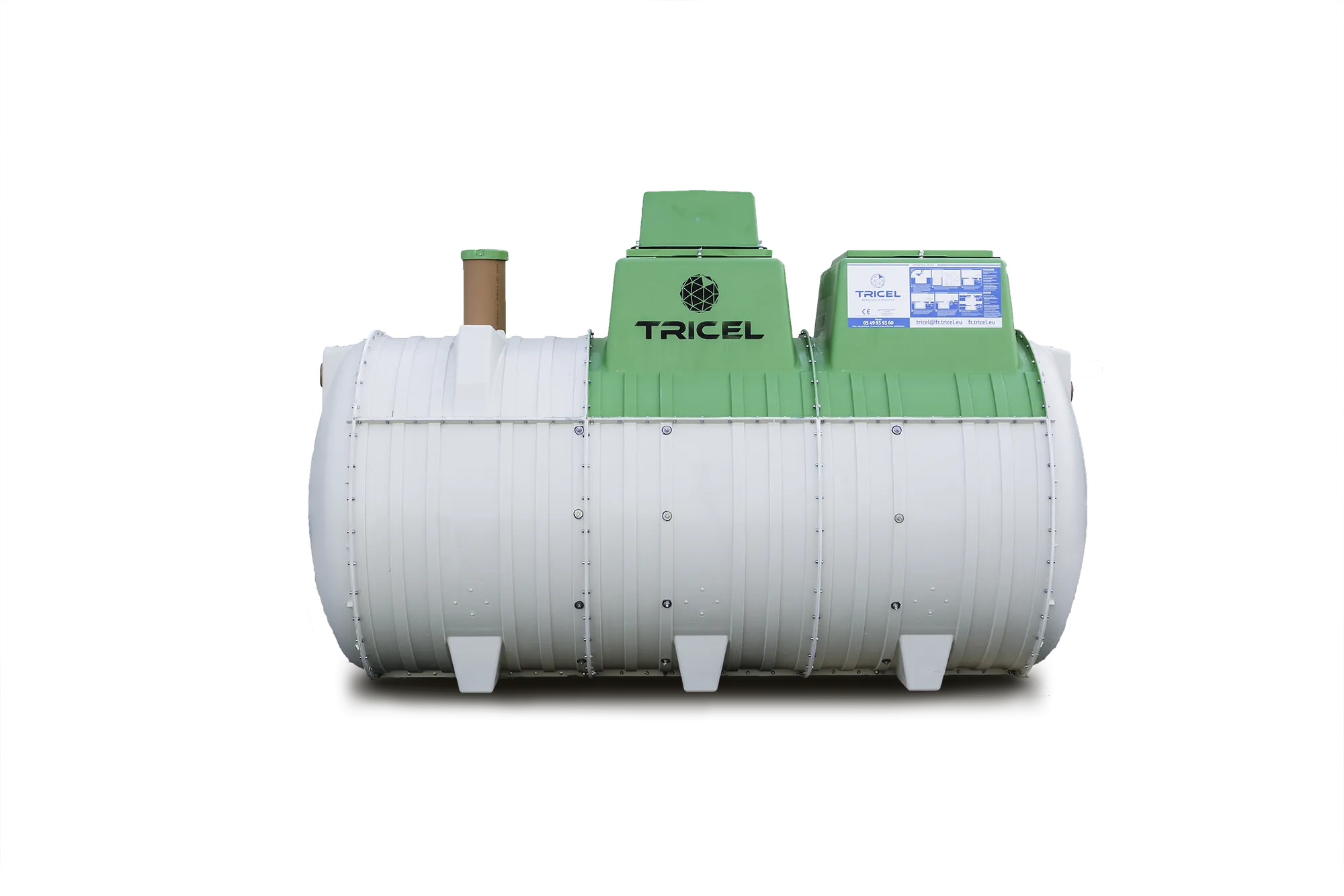

FR11 – 6/7000

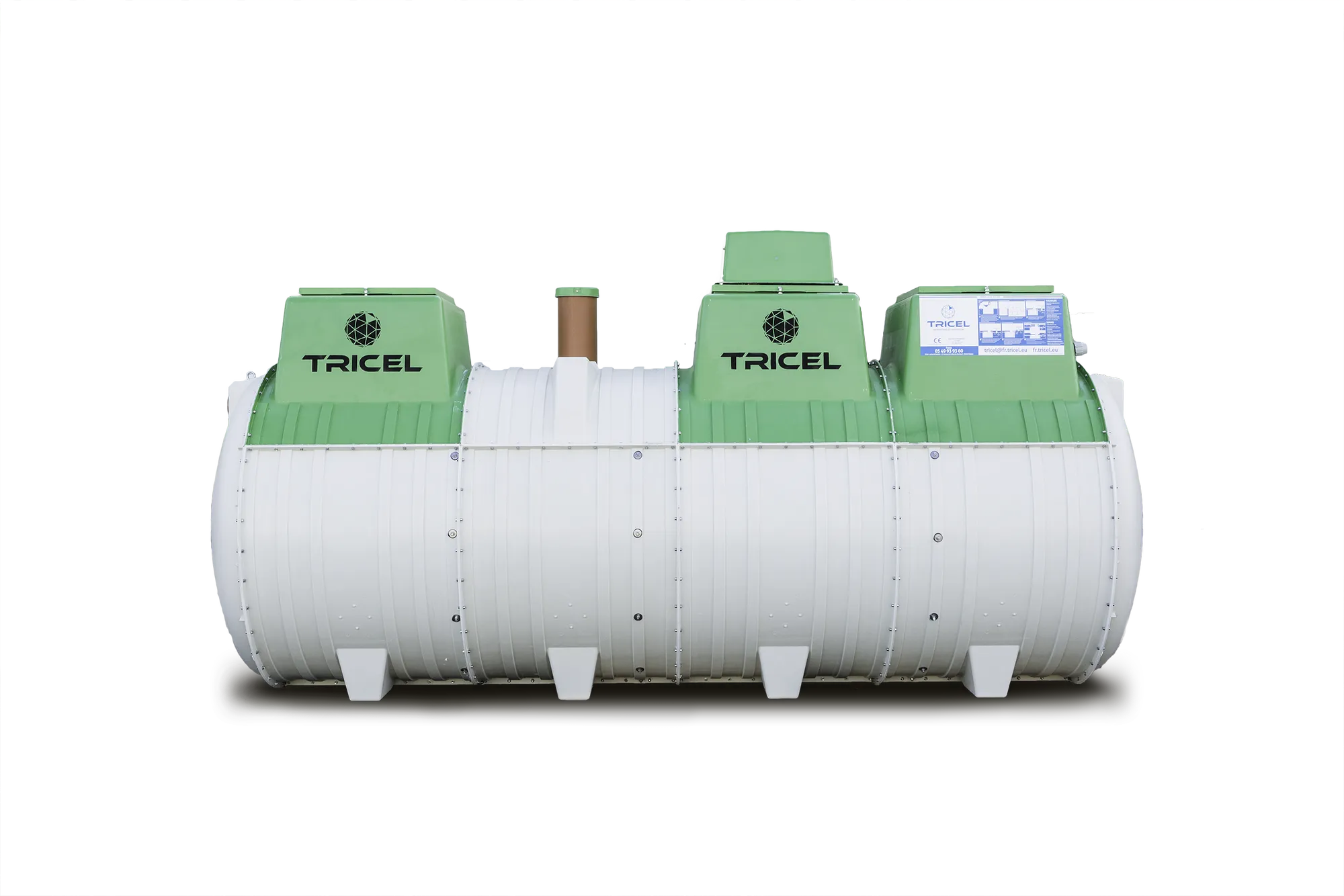

FR14 – 8000

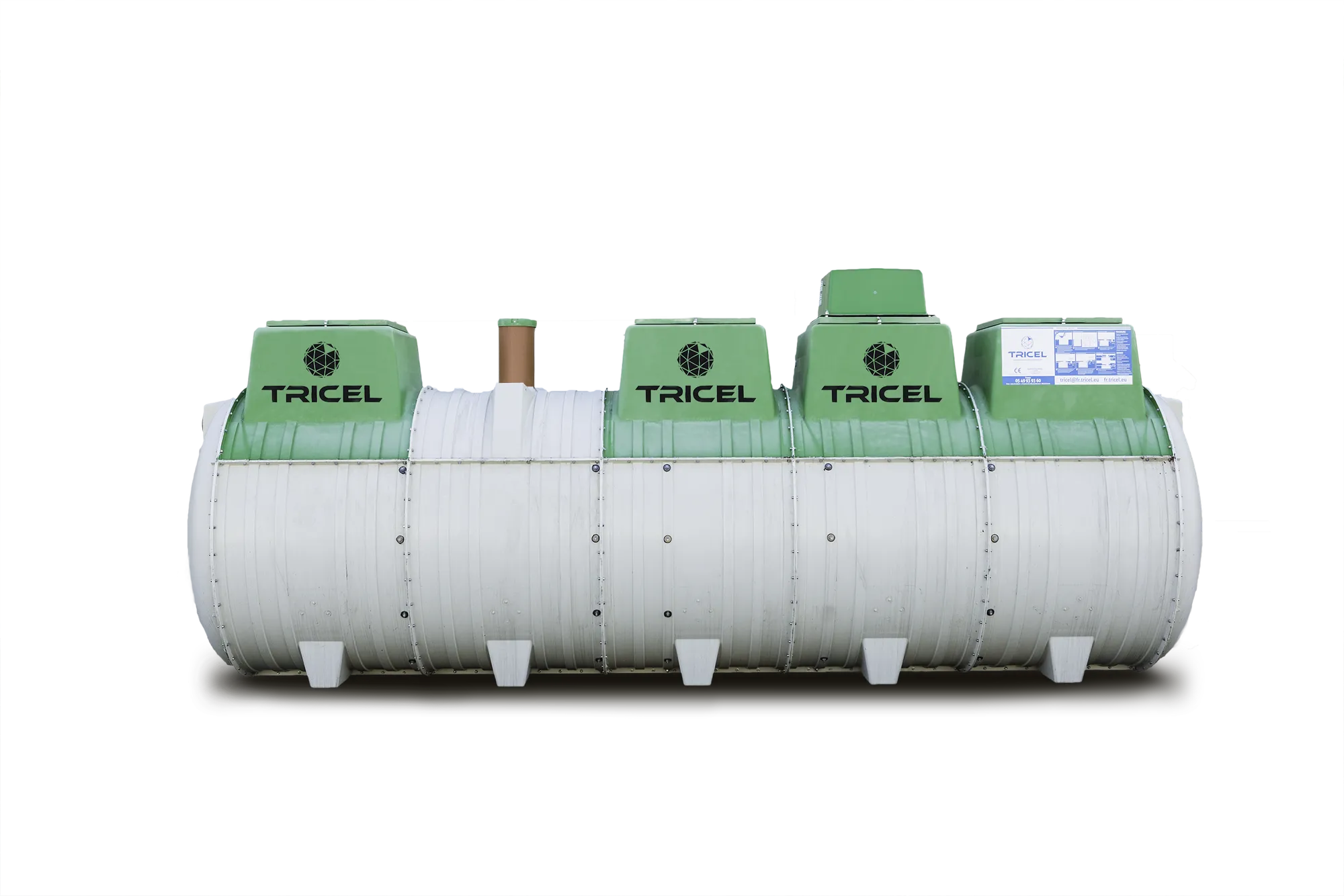

FR17 – 9000

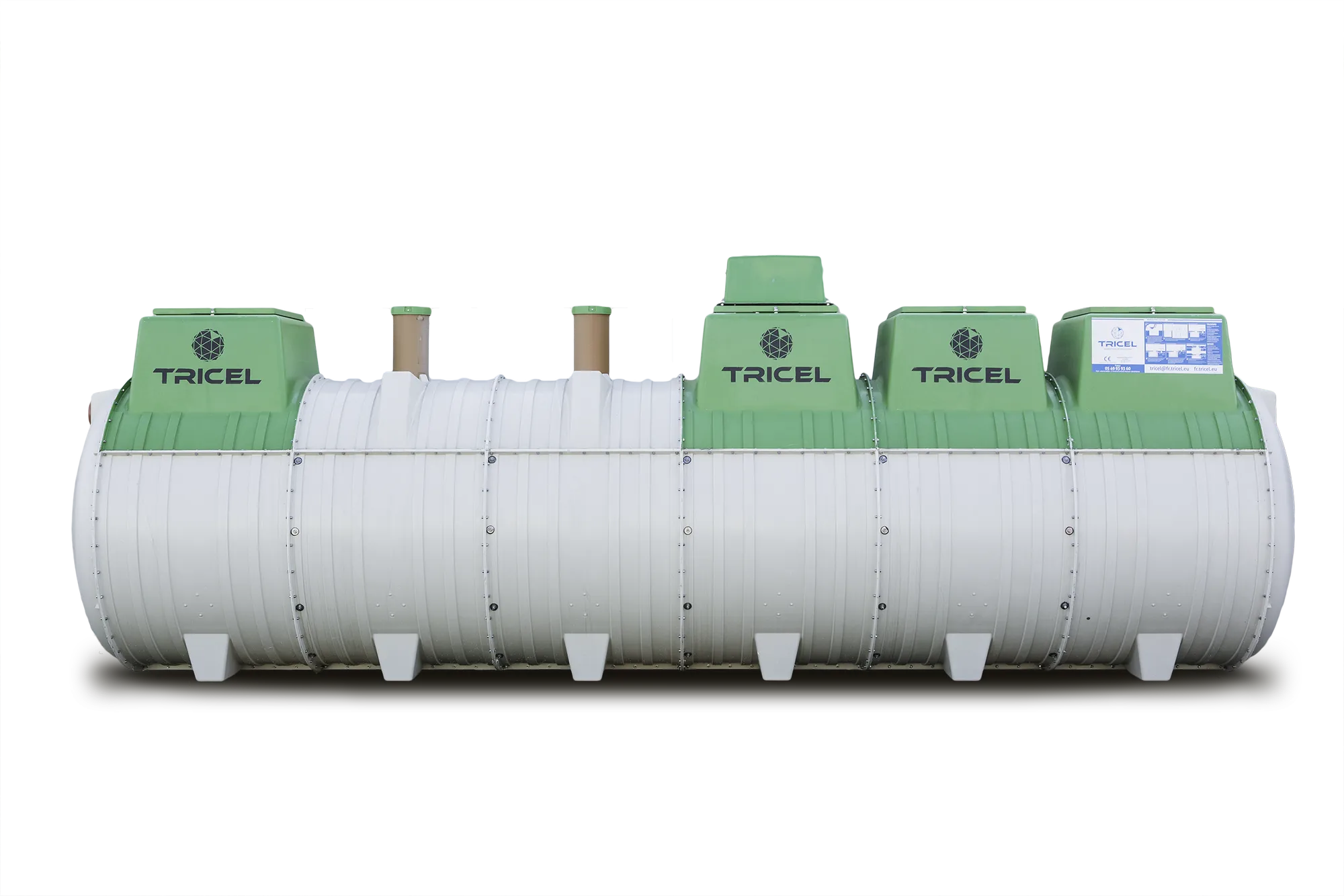

FR20 – 10 000

Caractéristique	Unité	Tricel Novo FR6/3000	Tricel Novo FR6/4000
Numéro d’agrément (Gravitaire)		2011-006-mod01	2012-003-mod01
Numéro d’agrément (Pompe)		2017-004	2017-004-mod01
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	jusqu’à 6(6)	jusqu’à 6
Débit nominal(2)	l/jour	150 – 900	150 – 900
Charge organique (2)	kgDBO5/j	0,06 – 0,36	0,06 – 0,36
Volume utile total	l	3000	4000
Compartiment de décantation primaire	l	1400	2400
Compartiment d’aération	l	900	900
Compartiment de clarification	l	700	700
Longueur totale (A)	cm	210	260
Largeur totale (B)	cm	164	164
Hauteur totale (C)	cm	224	224
Distance de la base au fil d'eau d'entrée (D)	cm	137,5	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5	7,5
Hauteur au-dessus du niveau du sol (H)	cm	33	33
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40	100 / 40
Nombre de tampons d'accès/rehausse	unités	1	1
Poids à vide (3)	kg	275	300

Caractéristique	Unité	Tricel Novo FR9/5000	Tricel Novo FR9/6000
Numéro d’agrément (Gravitaire)		2011-006-ext01-mod01	2011-006-ext02-mod01
Numéro d’agrément (Pompe)		2017-004-ext01	2017-004-ext02
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	7 – 9	7 – 9
Débit nominal(2)	l/jour	1050 – 1350	1050 – 1350
Charge organique(2)	kgDBO5/j	0,42 – 0,54	0,42 – 0,54
Volume utile total	l	4731	5546
Compartiment de décantation primaire	l	2408	3223
Compartiment d’aération	l	1377	1377
Compartiment de clarification	l	946	946
Longueur totale (A)	cm	310	360
Largeur totale (B)	cm	164	164
Hauteur totale (C)	cm	224	224
Distance de la base au fil d'eau d'entrée (D)	cm	137,5	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5	7,5
Hauteur au-dessus du niveau du sol (H)	cm	33	33
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40	100 / 40
Nombre de tampons d'accès/rehausse	unités	1	1
Poids à vide (3)	kg	375	400

Caractéristique	Unité	Tricel Novo FR11/6000	Tricel Novo FR11/7000
Numéro d’agrément (Gravitaire)		2011-006-ext03-mod01	2011-006-ext04-mod01
Numéro d’agrément (Pompe)		2017-004-ext03	2017-004-ext04
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	10 – 11	10 – 11
Débit nominal(2)	l/jour	1500 – 1650	1500 – 1650
Charge organique(2)	kgDBO5/j	0,60 – 0,66	0,60 – 0,66
Volume utile total	l	5546	7176
Compartiment de décantation primaire	l	2488	4118
Compartiment d’aération	l	1695	1695
Compartiment de clarification	l	1363	1363
Longueur totale (A)	cm	360	460
Largeur totale (B)	cm	164	164
Hauteur totale (C)	cm	227	227
Distance de la base au fil d'eau d'entrée (D)	cm	137,5	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5	7,5
Hauteur au-dessus du niveau du sol (H)	cm	36	36
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40	100 / 40
Nombre de tampons d'accès/rehausse	unités	2	2
Poids à vide (3)	kg	400	500

Caractéristique	Unité	Tricel Novo FR14/8000
Numéro d’agrément (Gravitaire)		2011-006-ext05-mod01
Numéro d’agrément (Pompe)		2017-004-ext05
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	12 – 14
Débit nominal(2)	l/jour	1800 – 2100
Charge organique(2)	kgDBO5/j	0,72 – 0,84
Volume utile total	l	7176
Compartiment de décantation primaire	l	3311
Compartiment d’aération	l	2249
Compartiment de clarification	l	1616
Longueur totale (A)	cm	460
Largeur totale (B)	cm	164
Hauteur totale (C)	cm	227
Distance de la base au fil d'eau d'entrée (D)	cm	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5
Hauteur au-dessus du niveau du sol (H)	cm	36
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40
Nombre de tampons d'accès/rehausse	unités	3
Poids à vide (3)	kg	500

Caractéristique	Unité	Tricel Novo FR17/9000
Numéro d’agrément (Gravitaire)		2011-006-ext07-mod01
Numéro d’agrément (Pompe)		2017-004-ext07
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	15 – 17
Débit nominal(2)	l/jour	2250 – 2550
Charge organique(2)	kgDBO5/j	0,90 – 1,02
Volume utile total	l	8806
Compartiment de décantation primaire	l	4183
Compartiment d’aération	l	2755
Compartiment de clarification	l	1868
Longueur totale (A)	cm	560
Largeur totale (B)	cm	164
Hauteur totale (C)	cm	227
Distance de la base au fil d'eau d'entrée (D)	cm	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5
Hauteur au-dessus du niveau du sol (H)	cm	36
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40
Nombre de tampons d'accès/rehausse	unités	4
Poids à vide (3)	kg	600

Caractéristique	Unité	Tricel Novo FR20/10000
Numéro d’agrément (Gravitaire)		2011-006-ext09-mod01
Numéro d’agrément (Pompe)		2017-004-ext09
Capacité de traitement en équivalents-habitants (2) (= nombre de pièces principales conf. arrêté minist. du 07/03/12)	EH	18 – 20
Débit nominal (2)	l/jour	2700 – 3000
Charge organique (2)	kgDBO5/j	1,08 – 1,20
Volume utile total	l	10436
Compartiment de décantation primaire	l	5250
Compartiment d’aération	l	3081
Compartiment de clarification	l	2105
Longueur totale (A)	cm	660
Largeur totale (B)	cm	164
Hauteur totale (C)	cm	227
Distance de la base au fil d'eau d'entrée (D)	cm	137,5
Distance de la base au fil d'eau de sortie (E) (Grav./Pompe)	cm	130 / 158,5
Distance entre niveau du sol et FEE (F)	cm	53,5
Distance entre niveau du sol et FES (G)(4) / (P)(5)	cm	61 / 25
Différence de fil d'eau entrée/sortie (4)	cm	7,5
Hauteur au-dessus du niveau du sol (H)	cm	36
Diamètre entrée/sortie (gravitaire/pompe)	mm	100 / 40
Nombre de tampons d'accès/rehausse	unités	4
Poids à vide (3)	kg	700

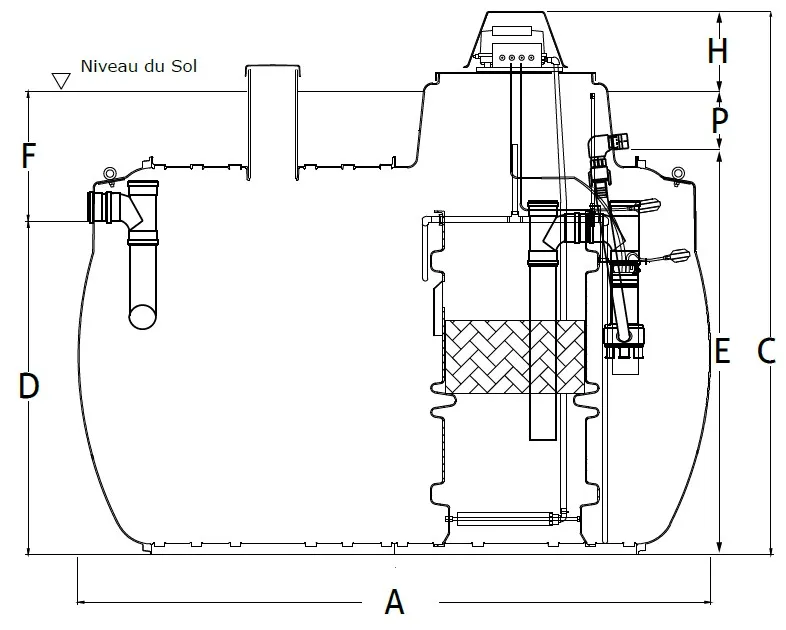

Tricel Novo avec pompe intégrée

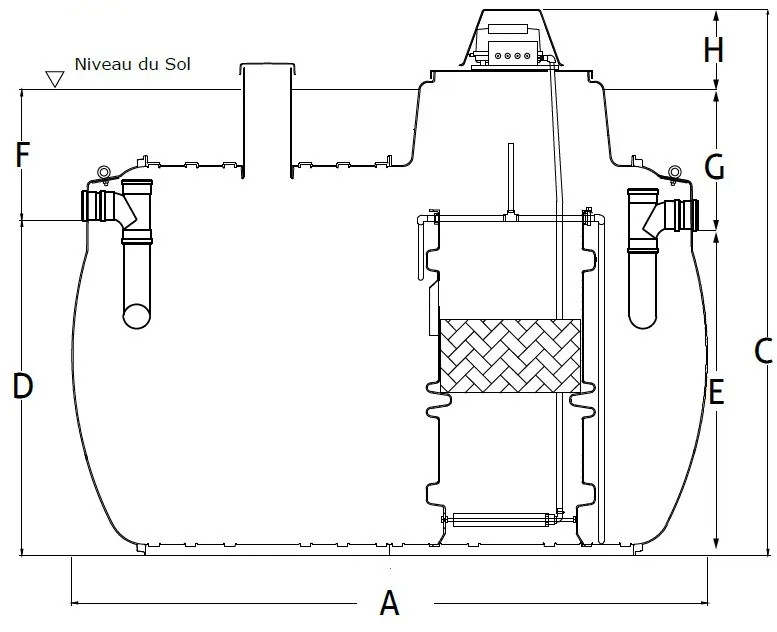

Tricel Novo à fonctionnement gravitaire

(1) Au-delà de 21 EH (gamme “assainissement semi-collectif”), nous consulter
(2) Il est à noter qu’une micro-station conçue pour x à y EH fonctionnera parfaitement avec un nombre d’usagers réel inférieur à ce nombre d’EH (par exemple, la FR14/8000 sera tout à fait adéquate pour 7 ou 10 usagers réels)
(3) Prévoir 100 kg de plus pour le levage
(4) Pour Tricel Novo gravitaire
(5) Pour Tricel Novo avec pompe
(6) Conseillée jusqu’à 3 occupants max
